Kartenassistent

Erstellen von thematischen Karten durch Verschneidungs- und Überlagerungsoperationen von GIS-Layern.

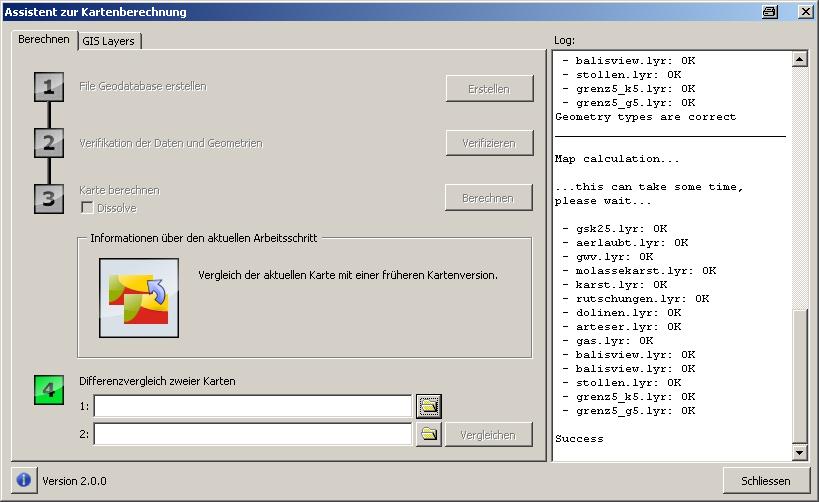

Benutzeroberfläche des Kartenassistenten. Anzeigen der einzelnen Arbeitsschritte, Logfenster

Die ArcGIS-Applikation Kartenassistent dient dazu, mit Hilfe von Verschneidungs- und Überlagerungsoperationen diverser GIS-Layer thematische Karten zu erstellen. Dem Tool liegt die Überlegung zu Grunde, dass eine thematische Karte das Produkt diverser Geodaten ist, die gemäss einer Vorschrift miteinander zu verschneiden, zu überlagern und zu kombinieren sind. Hierbei soll möglichst auf Standardfunktionen von ArcGIS, insbesondere auf Elemente der ArcToolbox zurückgegriffen werden.

Die der thematische Karten zugrundeliegenden Geodaten und die auf sie anzuwendenden Geoprocessing Funktionen werden in Tasks aufgeteilt. Als praktikabel hat es sich erwiesen, für jeden Geodatensatz einen Task zu erstellen. Die Tasks sind sequentiell in einer vorgegebenen Reihenfolge abzuarbeiten.

Jeder Task besteht aus mehr oder weniger umfangreichen Geoprocessing Tools, die in der ArcToolbox bearbeitet werden. Die Arbeiten werden in der ArcToolbox in einem separaten Fenster protokolliert. Das Protokollfile wird in einer Text-Datei gespeichert, die auch als Batchfile bezeichnet wird. Der Kartenassistent verwaltet diese Batchfiles und führt sie in der vom Benutzer definierten Reihenfolge aus. Neben dem Erstellen thematischer Karten bietet der Kartenassistent diverse weitere Funktionalitäten wie:

  • Erstellen einer Filegeodatabase zur Ablage der Resultate
  • Prüfen der Datasource und Geometrien der Grundlagedaten
  • Zusammenfassen von Verschnittresultaten -> Dissolve
  • Vergleich von zwei thematischen Karten mit unterschiedlichem Zeitstand
  • Bearbeitung des Konfigurationsfiles
Auftraggeber: Kanton Bern, Amt für Wasser und Abfall (AWA)
Datum: 2012
Projektdauer (Monate): 3
Software: ArcObjects
ArcGIS

Handbuch Kartenassistent

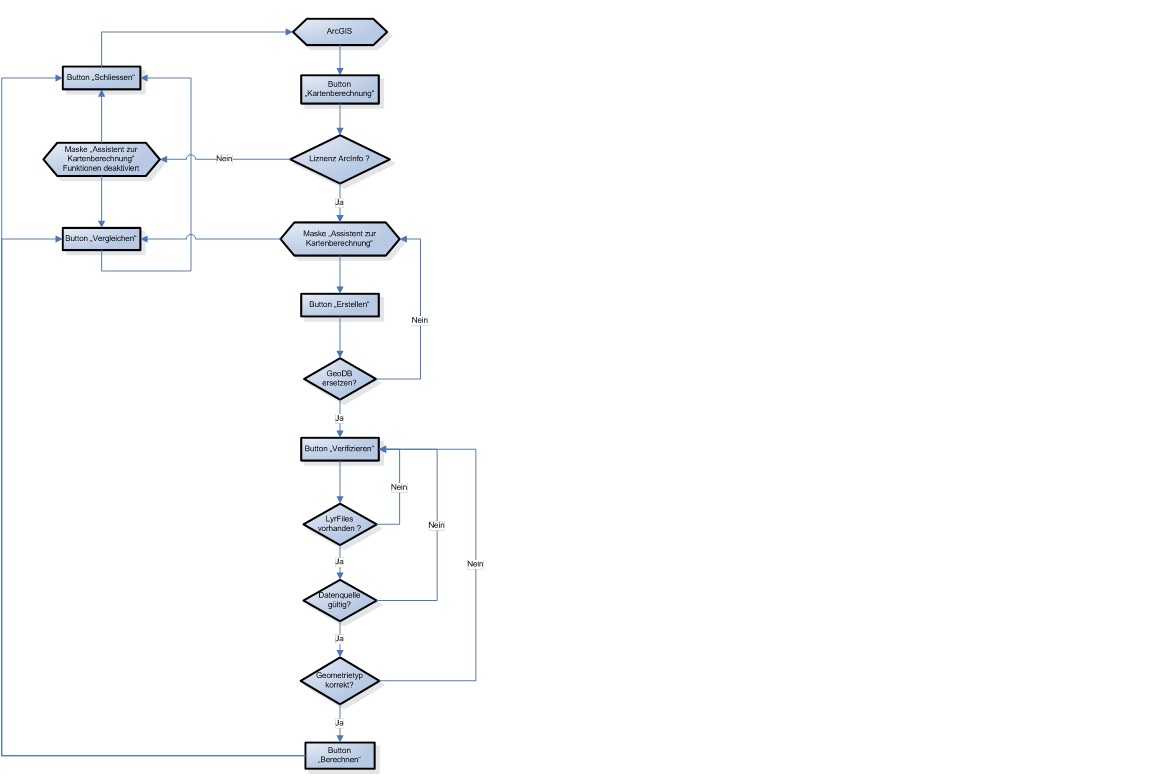

Ablaufdiagramm: Beschreibung der einzelnen Arbeitsschritte für den Kartenassistenten (Daten prüfen, Analysen ausführen, Resultate vergleichen)
